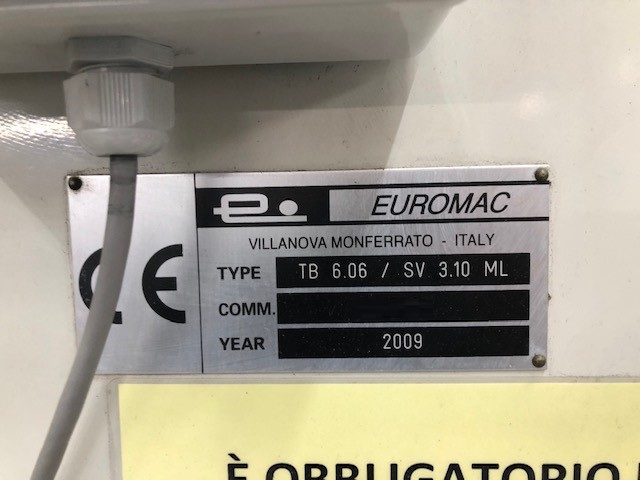

Taglierina ribobinatrice Euromac modello TB 6.06 anno 2009
Il modello Euromac TB 6.06, anno 2009, è una taglierina ribobinatrice progettata per le pellicole
Descrizione

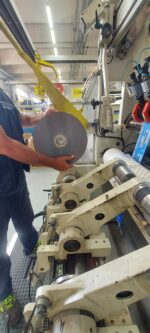

Taglierina ribobinatrice Euromac modello TB 6.06 anno 2009
- Brand: Euromac
- Modello: TB 6.06
- Anno: 2009
- Taglierina-ribobinatrice con stazioni di avvolgimento individuali con controllo centrale-periferico
- Materiali: materiali da imballaggio flessibili da 25 a 180 micron
- Larghezza massima: 1400 mm
- Diametro massimo della bobina madre: 1000 mm
- Diametro massimo della bobina finita: 600 mm
- Diametro interno svolgitore: 152 mm
- Diametro interno del nucleo riavvolgitore: 70, 76 mm
- Velocità massima: 600 m/min (a seconda del materiale, della larghezza di taglio…)
- Sistema di riavvolgimento centro-periferico
- Ogni rotolo viene avvolto su una stazione indipendente composta da uno o due bracci oscillanti sul proprio supporto.
- La tensione di avvolgimento è fornita da un sistema combinato di tiraggio centrale e periferico.
- L’estrazione centrale è realizzata da una trasmissione con frizione a carico pneumatico ed è regolata da sistemi multipli che consentono di regolare le caratteristiche dell’avvolgimento.
- L’estrazione periferica avviene grazie al contatto dei rulli di avvolgimento con il tamburo di supporto.
- La pressione di contatto è regolata da cilindri pneumatici che agiscono sui bracci con un doppio effetto: spingere e compensare il peso del rullo di formatura.
- Unwinder SV 3.10ML
- Gestione dei rulli senza albero
- Dispositivo idraulico a due bracci per sollevare il rotolo madre dal pavimento alla posizione di lavoro.
- I due bracci del rullo ad azionamento idraulico consentono di sollevare il rullo madre dal pavimento alla posizione di lavoro.
- I bracci sono regolabili assialmente, per consentire la presa di rotoli madre di diversa larghezza.
- La tensione del materiale durante lo svolgimento è controllata automaticamente da un rullo ballerino caricato pneumaticamente. Il segnale proveniente dal ballerino agisce su un motore a corrente alternata che garantisce una tensione costante.
- Freno pneumatico per arresti di emergenza.
- Il primo rullo dopo la bobina madre ha un parallelismo variabile, regolabile da entrambe le estremità per compensare eventuali disallineamenti del nastro.
- Il senso di rotazione del rullo di svolgimento può essere orario o antiorario.
- Con guida web
- Allineatore automatico di marca FIFE
- Dispositivo per il movimento dello svolgitore
- Attuatore elettromeccanico per il movimento dello svolgitore.
- Sensore fotoelettrico per il rilevamento dei bordi e delle linee stampate.
- Supporto del sensore regolabile su tutta la larghezza di lavoro.
- Unità di controllo elettronico.
- Pannello di controllo.
- Ponte rialzato – struttura a ponte di sostegno tra svolgitore e taglierina
- Taglierina riavvolgitrice Mod. TB 6.06
- La macchina è composta da due robusti telai laterali, solidamente uniti da tiranti, che trasportano i seguenti componenti:
- Rullo a parallelismo variabile prima del gruppo di traino, regolabile da un lato.
- Gruppo di estrazione con rullo in acciaio guidato, superficie rivestita in gomma.
- Rullo di pressione ad azionamento pneumatico per il gruppo di estrazione.
- Serie di rulli folli per il passaggio del nastro.
- 2 tamburi di supporto in acciaio, rivestiti in gomma, azionati dal motore principale, uno per lato di avvolgimento.
- Velocità tra i rulli principali e secondari regolabile per ottenere la giusta tensione nella zona di taglio.
- 2 traverse per le stazioni di avvolgimento, ciascuna con albero e ingranaggi facilmente posizionabili per azionare le singole stazioni di avvolgimento.
- 2 pressori pneumatici per bloccare le bande durante il cambio del rotolo finito
- Gruppo di taglio:
- Gruppo di taglio a lama singola con azionamento pneumatico, composto da:
- 1 traversa con guida per coltelli singoli
- 1 albero dei controcoltelli espandibile pneumaticamente con apertura manuale del controcoltello per la rimozione dei controcoltelli.
- 1 set di controcoltelli multipli L=50 mm, passo 7+3 mm.
- 16 coltelli singoli con inserimento pneumatico.
- Opzione per l’inserimento di flange portacoltelli intercambiabili per l’aggancio rapido a baionetta dei coltelli singoli pneumatici.
- 13 flange portacoltelli
- Telemetro:
- 1 sistema con indicazione digitale della posizione di ogni coltello e controcoltello per un’impostazione del taglio facile e veloce
- Stazione di riavvolgimento:
- 15 stazioni di avvolgimento modello L/1 con braccio singolo
- Larghezza di taglio minima e massima: 70 – 200 mm
- Diametro massimo del rotolo finito: 500 mm
- 15 ingranaggi controllo stazione di avvolgimento
- Pannello di controllo e regolazione:
- Pannello operativo Siemens TP270 per la visualizzazione e la memorizzazione dei parametri di lavoro
- Dispositivi elettrici:
- 1 motore AC per il controllo della tensione di svolgimento.
- 1 motore AC a quattro quadranti per l’azionamento del gruppo di stiro, del gruppo di taglio e dei tamburi di supporto, che consente un’accelerazione da zero alla massima velocità senza passi. 1 motore AC per l’azionamento delle stazioni di avvolgimento con riduzione automatica della velocità in base al diametro del rotolo avvolto.
- Armadio metallico contenente apparecchiature elettriche/elettroniche per il funzionamento della macchina.
- Controllore logico programmabile (PLC) per il controllo delle funzioni logiche e analogiche.
- Motori a corrente alternata prodotti da Siemens.
- Aria: 6 Bar
- Certificato CE
- Alimentazione elettrica: 400 V – 3 Ph 50 Hz
- Visibile in produzione
- Immediatamente disponibile
